生產能力：2-75t/h
料層厚度：600mm
適用物料：水泥熟料
60s急速應答 30min答復 24h免費定制方案
單筒冷卻機：單筒冷卻機適用于冷卻從回轉窯出來的熟料，同時又可將高溫物料攜帶的大量熱能被空氣吸收，使入窯的助燃空氣預熱到高溫度，以強化煅燒，降低熱耗，是回轉窯的一種重要配套設備。
工業冷卻機種類還包括、雙筒冷卻機、篦式冷卻機、熟料冷卻機等。熟料冷卻機是水泥回轉窯的重要配套設備，沒有相應的冷卻機，就不可能有的回轉窯。篦式冷卻機是用一定的壓力空氣以相互垂直的運動方向對蓖床上的運動著的熟料進行聚冷的冷卻設備。

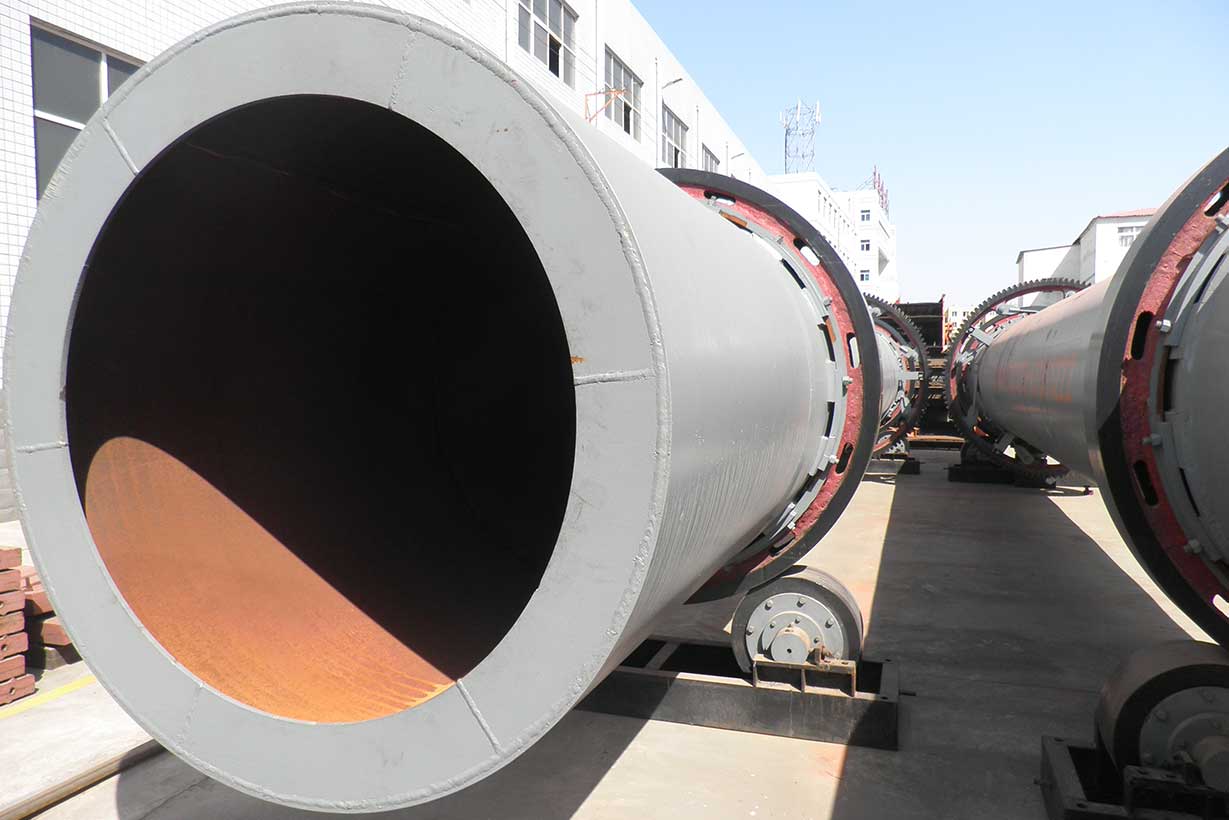

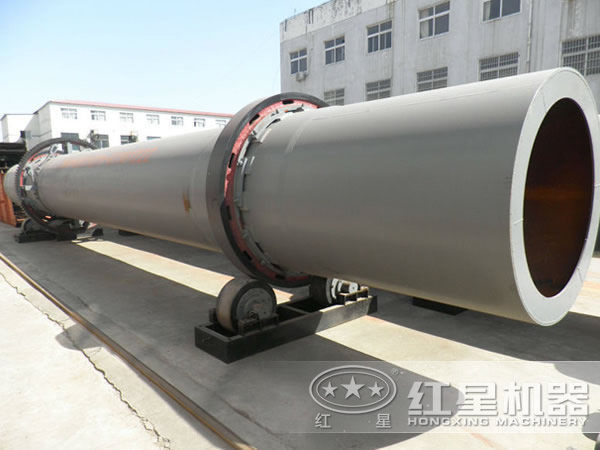

單筒冷卻機成品
冷卻機在水泥生產中的作用
水泥生產過程中，大部分原料要進行破碎，如石灰石、黏土、鐵礦石及煤等。最后由水泥熟料冷卻機將回轉窯卸出的高溫熟料冷卻到下游輸送、貯存庫和水泥磨。

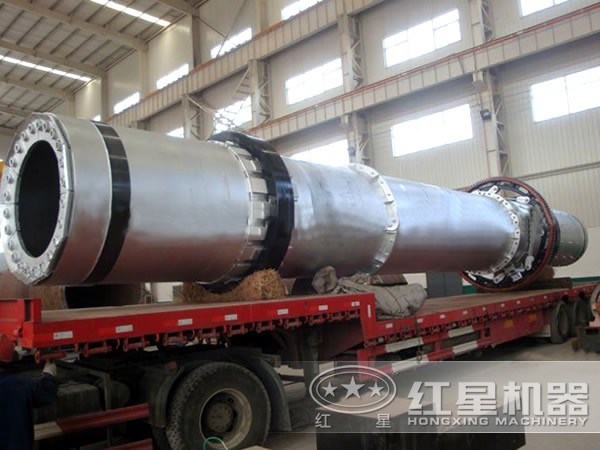

單筒冷卻機發貨圖
1、冷卻效率高
該設備可以將冷卻物料后的空氣全部入窯，作為二次循環空氣，提高了窯的熱效率。
2、提高設備運轉率
該設備冷卻礦物時，提高了熟料的強度和易磨性，徹底消除堆“雪人”及“紅河”現象對篦板的毀壞，提高設備運轉率，適用于日產1000噸及以上熟料生產線。
冷卻機主要由一個與水平成5%的斜度、直徑為1.5米長度為12米的回轉筒體構成。內裝有揚料板。筒體在離兩端2.5米的地方借助于托圈支撐在擋托輪裝置上，低端托圈和擋輪滾動接觸，以阻止其筒體軸向滑動。筒體的回轉是借助于固定在離先端托圈1米處筒上的大齒圈，通過一套傳動裝置帶動。熟料在揚料區被多次揚起，并均勻地拋撒，冷卻空氣與熱熟料進行強烈的熱交換。特別是在低溫區，可以通過改善揚料板結構、布置形式以及調整筒體的斜度和轉速，來增加熟料與冷卻空氣的接觸時間，控制熟料的移動速度，使熟料內部的熱量有充足的時間向表面?zhèn)鲗В瑥亩鴮囟容^低熟料的熱量充分回收。
單筒冷卻機作業原理展示
單筒冷卻機是回轉窯生產系統的配置設備，其結構簡單、穩定性能好、運轉可靠，熱交換后的廢氣可引入回轉窯，從而提高整個系統的熱效率。
| 規格 (直徑×長度) |
生產能力 (t/h) |
安裝斜度 (%) |
主減速機 | 主電動機 (kw) |
總重量 (t) |
| Φ1.5×15 | 2-3 | 3-5 | ZQ500 | 15 | 28 |
| Φ1.5×20 | 3-4 | 3-5 | ZQ500 | 15 | 35 |
| Φ1.8×18 | 4-6 | 3-5 | ZQ500 | 18.5 | 47 |
| Φ2.0×22 | 7-8.5 | 3-5 | ZQ500 | 22 | 61 |
| Φ2.2×18 | 7-8.5 | 3-5 | ZQ500 | 22 | 64 |
| Φ2.2×22 | 8-10 | 3-5 | ZQ650 | 30 | 73 |
| Φ2.4×24 | 12-15 | 3-5 | ZS125 | 45 | 98 |
| Φ2.5×25 | 15-20 | 3-5 | ZS125 | 55 | 110 |
| Φ2.8×28 | 16-22 | 3-5 | ZL100 | 55 | 130 |
| Φ3.0×30 | 20-25 | 3-5 | ZL115 | 75 | 169 |
| Φ3.2×36 | 28-32 | 3-5 | ZL115 | 90 | 200 |
| Φ3.3×40 | 32-36 | 3-5 | ZL130 | 132 | 237 |
| Φ3.6×36 | 35-38 | 3-5 | ZSY450-28 | 185 | 318 |
| Φ4.0×36 | 50-60 | 3-5 | ZSY450-25 | 220 | 348 |
| Φ4.0×45 | 60-70 | 3-5 | ZSY450-25 | 250 | 414 |
| Φ4.5×50 | 70-75 | 3-5 | ZSY500-25 | 315 | 576 |
作者：紅星機器 發布時間：2017-12-30 13:36:59 更新時間：2020-08-27 15:48:58
