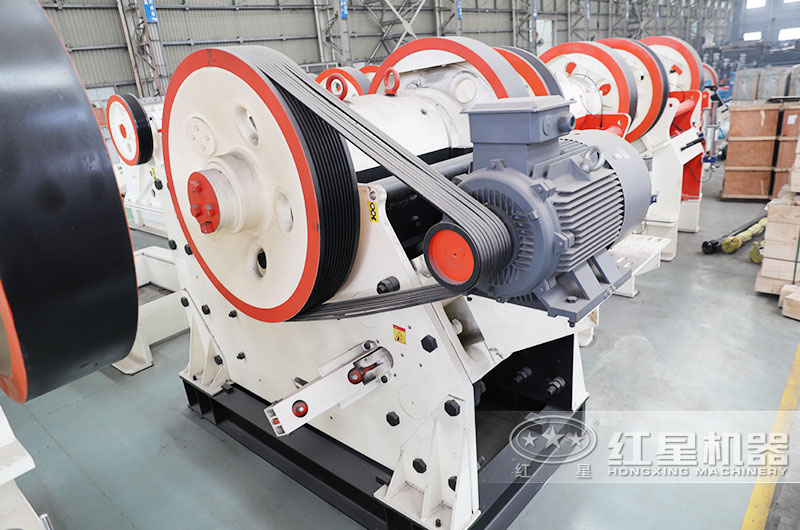

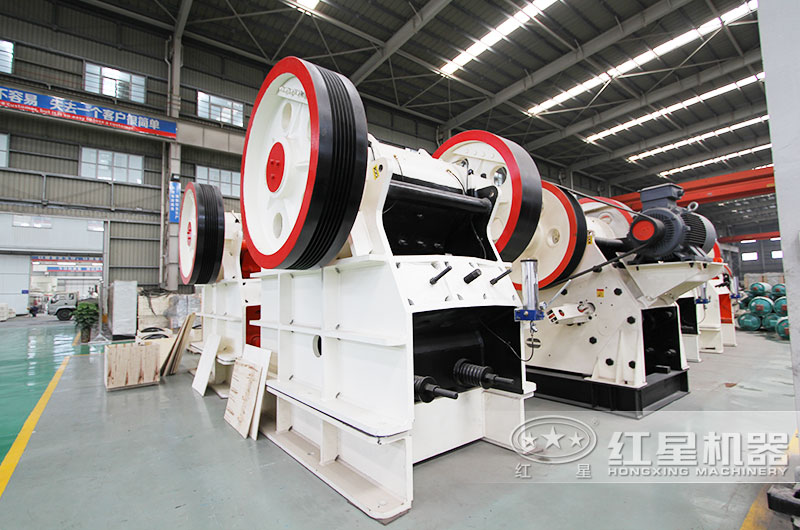

為了滿足破碎機機構的合理性、實用性和強度等方面的要求，必須對機構的尺寸結構參數施加必要的限制，同時為了保證優化計算順利進行，對設計變量的變化范圍也要設置合理的上下限。鄂式破碎機優化的約束條件有以下幾點：

一、設計變量邊界約束：對設計變量的變化范圍要設置合理的上下限 。要設計出合理的上下限。

二、四桿機構存在的條件：曲柄與最長桿長度之和小于其余兩桿長度之和；曲桿最短。

三、傳動角約束：傳動角增大會增加排料處的水平行程，但是過大的傳動角會使動鄂和主軸的受力情況惡化。一般要求大于等于45度，小于等于到55度。

四、肘板角約束：肘板角對機器零件受力影響較大。肘板角過大會使偏心軸與肘板的受力情況惡化，縮短肘板使用壽命。

五、嚙角約束：嚙角的取值必須保證物料不會向上滑動，從進料口飛出。減小嚙角，可使鄂式破碎機的生產率增加，但會使破碎比減??；增大嚙角，可增加破碎比，但同時又降低了生產率。

六、擺動角約束：擺動角的大小對動鄂行程有一定的影響，紅星重工為了確保肘板與肘板座之間呈滾動摩擦而相對滑動，以延長肘板與肘板座的使用壽命、減少功率，認為擺動角不應超過肘板與肘板座接觸處摩擦角的兩倍。
